Elinaトラフィックシェーパー
はじめに
LatenceTechトラフィックシェーパーは、IPネットワークのトラフィックを妨害または「シェーピング」するために使用できます。つまり、レイテンシーの導入、パケットの複製や損失による不安定性、利用可能な帯域幅やスループットの削減を通じて、ホストのネットワークインターフェースの接続特性を変更します。このツールは、リアルタイム監視、予測、最適化のために、LatenceTechのQoSエージェントとアナライザープラットフォームと組み合わせて使用する必要があります。
Traffic ShaperはシンプルなWeb障害ツール(Docker)です。より高度なCLIシナリオ(プロファイル、バッチシーケンス、インタラクティブ制御)については、Elinaトラフィックコントローラーを参照してください。
仕組み
Traffic Shaperは特権Dockerコンテナとして動作します。Web UIはホスト上でLinuxのtc / netemルールを適用し、対象はdocker0ブリッジです。QoSエージェントと同じホストにインストールし、Shaperがパスを劣化させている間にエージェントがそのパスを測定するようにします。パラメータを変更すると、そのホストに直ちに制限と制約が追加されます。
セキュリティ: コンテナには--privilegedと--pid=hostが必要です。UIに認証はありません — ポート81へのアクセスは信頼できるネットワークに限定してください。
使用方法
LatenceTechトラフィックシェーパーは、QoSエージェントが実行されているのと同じホストにインストールして設定する必要があります。ツールで接続パラメータを変更すると、ツールがインストールされているホストのネットワークインターフェースに制限と制約が自動的に追加されます。
セットアップ
マシンでポート81を開く必要があります。
エージェントで次のコマンドを使用してトラフィックシェーパーをインストールできます:
sudo docker run -d -p 81:80 --privileged --pid=host registry.latence.ca/internal/trafficshaper
または、このyamlファイルを使用します:
wget https://api.latence.ca/internal/trafficshaper.yaml
そして、次のコマンドで起動します:
docker compose -f trafficshaper.yaml up -d
起動後、次のURLでアクセスできます: http://machine_ip:81/netem
UIにはNETEM ACTIVE / NETEM INACTIVEの状態インジケーターが表示されます。

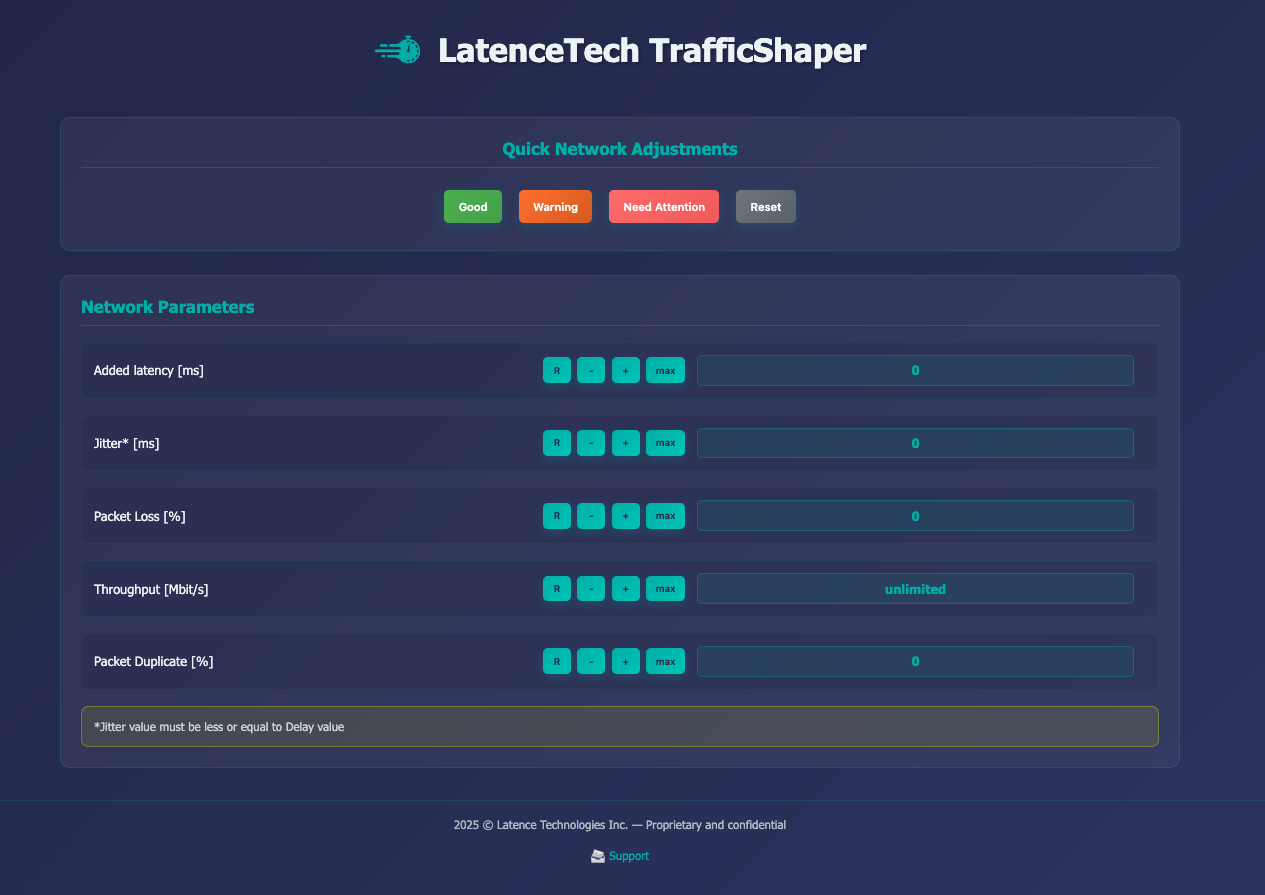

ユーザーインターフェース
各接続パラメータについて、+または-ボタンを使用して値を増減し、「R」でデフォルト値にリセット、または「max」で最大値に設定します。パラメータの値を調整すると、既存のホストのデフォルトレベルにこの値が追加されます。
たとえば、ホストがICMPで測定された平均レイテンシー25ミリ秒(ms)を経験している場合、「追加レイテンシー」パラメータに+20msを追加すると、新しいレイテンシーレベルは約45msになります。ジッターについても同様のアプローチです。スループットパラメータのデフォルトは「無制限」です。「-」ボタンを使用して、約50 Mbit/sのステップで削減できます。

パラメータの制限
| パラメータ | 範囲 | ステップ | 備考 |
|---|---|---|---|
| Added latency | 0–1000 ms | 10 ms | 実際のパス遅延に加算 |
| Jitter | 0–20 ms | 1 ms | 現在の遅延以下である必要がある |
| Packet Loss | 0–10% | 1% | |
| Packet Duplicate | 0–10% | 1% | |
| Throughput | 段階リスト(下記参照) | — | デフォルトはunlimited。物理NIC速度を超えられない |
スループットの段階: 5k、10k、20k、100k、500k、1M、5M、10M、20M、30M、40M、50M、100M、150M、200M、250M、300M、500M、750M、unlimited。
クイックネットワーク調整
Quick Network Adjustmentsボタンを使用して、典型的なプリセットを適用します:
| ボタン | 効果 |
|---|---|
| Good(緑) | 遅延0 ms、スループット50 Mbit/s、ロス0% |
| Warning(黄) | 遅延300 ms、スループットunlimited、ロス0% |
| Need Attention(赤) | 遅延300 ms、スループットunlimited、ロス2% |
| Reset | 障害をクリア(遅延/ジッター/ロス/複製すべて0、スループットunlimited) |
各パラメータの「R」ボタンで個別にリセットすることもできます。
注意: バックグラウンドジョブが定期的に障害をクリアする場合があります(約30分ごと)。長時間のテストでは、netemがまだ有効か再確認してください。
LatenceTechダッシュボードでの結果の可視化
Traffic ShaperはQoSエージェントやアナライザーには接続しません。同じホスト上のエージェントと並行して実行し、Shaper UIでパラメータを変更して、数秒以内にアナライザーダッシュボードでレイテンシー、ジッター、ロスの変化を観察します(接続状況によります)。
開示
LatenceTechは、このツールの最初のアイデアと初期実装について、Orange Groupに感謝したいと思います。 このツールの安全性、信頼性、耐久性、およびパフォーマンスについて、当社は明示的または黙示的を問わず、いかなる主張、表明、保証も行いません。このツールの使用は主にテスト目的です。各テスト後にパラメータ値をリセットして、ホストのデフォルトの接続レベルを復元することを忘れないでください。エンドユーザーライセンス契約については、www.latencetech.com/eulaを参照してください。
